波恩仪器便携式光透过率仪（能见度仪）
2023-12-30该系列设备共有两款，一款为一体式光透过率仪，一款为分体式光透过率仪，均为北京波恩仪器仪表测控技术有限公司专业研制，可用于实验检测、施工检测、第三方机构申请甲级资质专用仪器设备等场合使用。

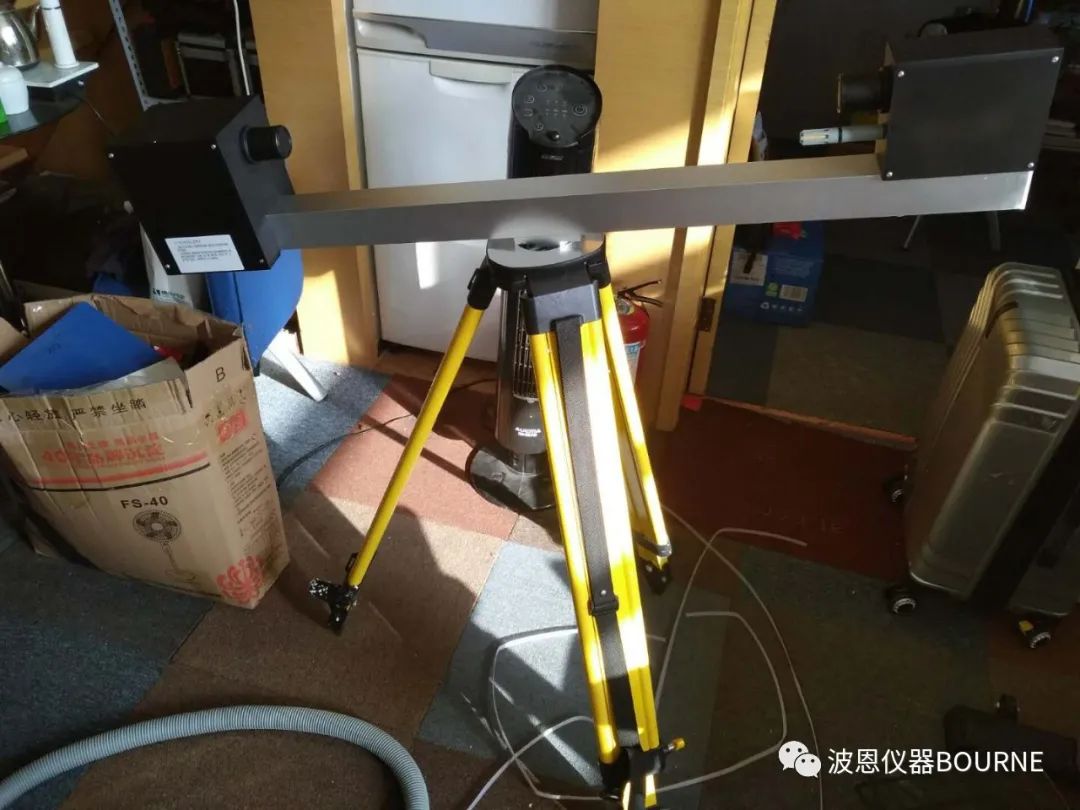

1.一体化光透过率仪
产品简介：

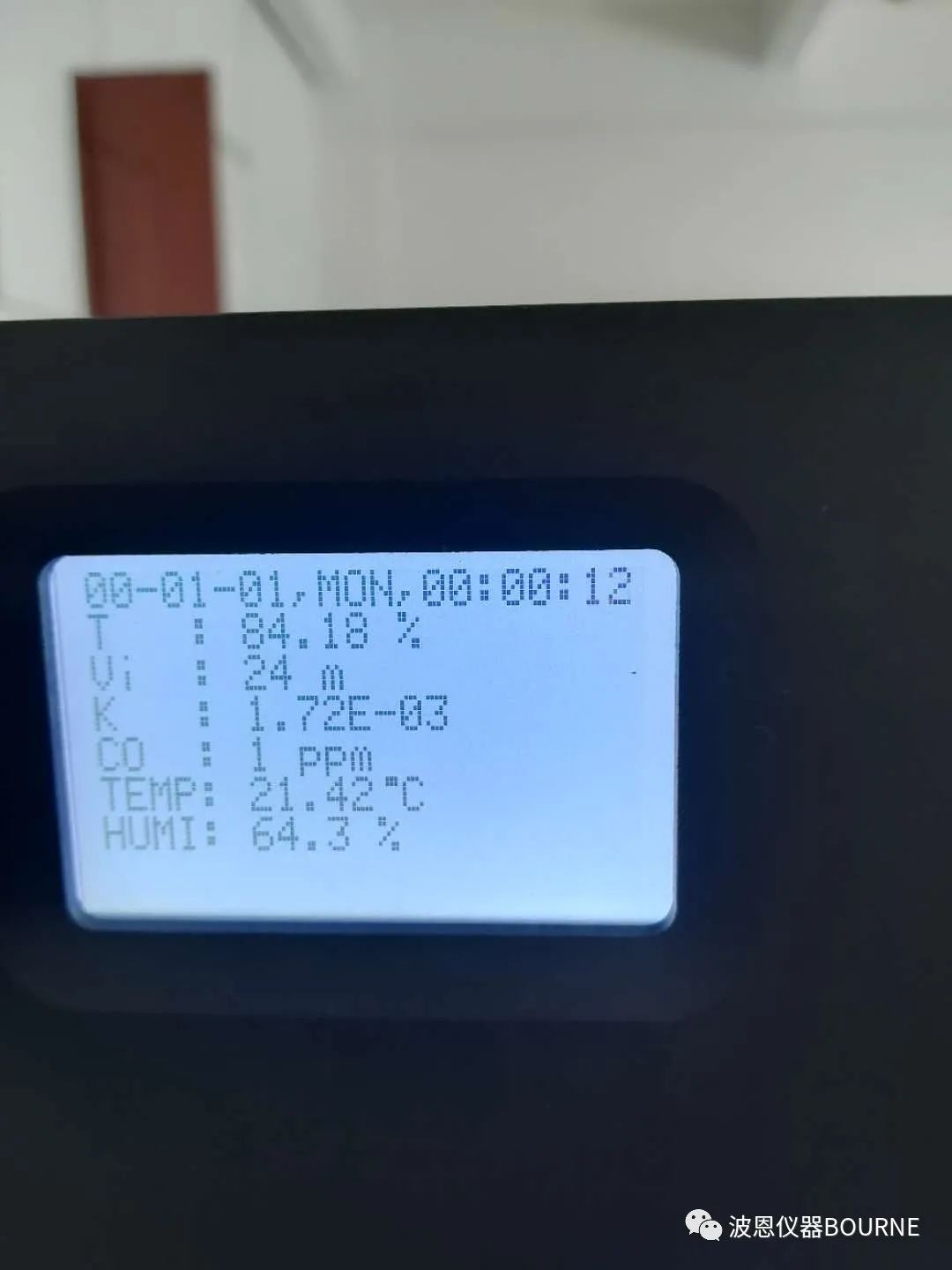

BN-SDTRA10型便携式光透过率检测仪是以客户使用方便捷为出发点，在BN-VT100(M)机型上的改进型，该型光透过率仪最大优点是无需安装调试，通电即可检测，LCD屏上实时显示检测数据。考虑到隧道内恶劣的自然环境，不便于同步连接笔记本电脑来存储数据，仪器内部自带存储器，可以自动保存检测数据，在检测完毕后，将仪器带回实验室，连接电脑，通过光透过率显示软件可以自动将仪器内部存储器上保存的数据导入电脑中，并以EXCEL格式保存，以便客户调阅使用。
技术指标：

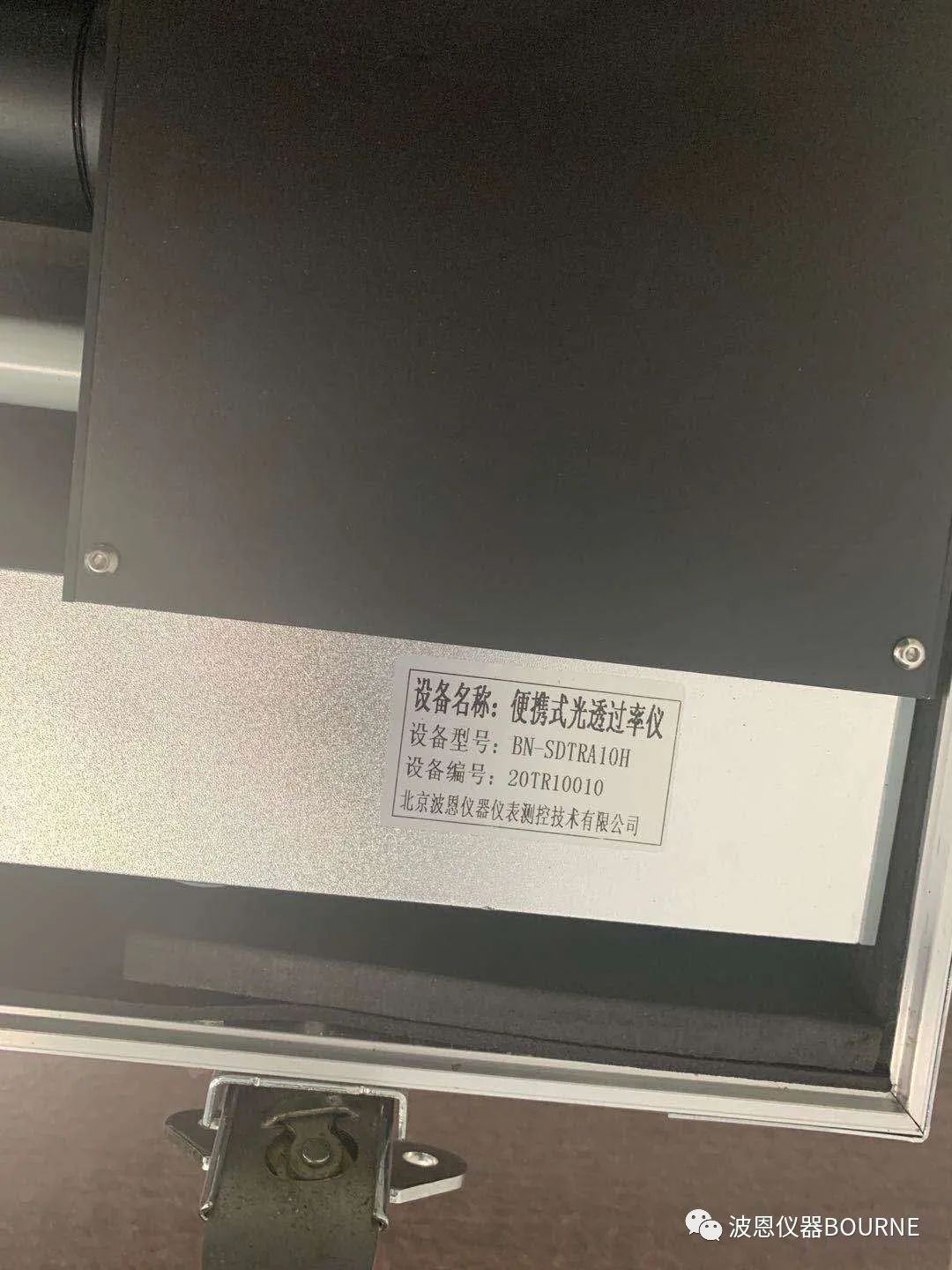

型号 | BN-SDTRA10 | |
测试范围 | 光透过率（T） | 0-100% |
能见度 (VI) | 1-5000 m | |
烟雾浓度 (K) | 0-35*10－3 1/m | |
CO浓度 (CO) | 0-300 ppm | |
环境温度 | -40℃ － +80℃ | |
环境湿度 | 0－100% | |
状态显示 | 128*64点阵LCD屏，数字与字符显示 | |
测试原理 | 光透射法、数字探头、电化学探头 | |
测试误差: | ±2% 光透过率(满量程) | |
环境温度 | -55～65摄氏度 | |
环境湿度 | 0～100%RH | |
通信接口 | RS232 / RS485 / USB | |
供电电压 | 交流220V电源适配器(内部自带可充电锂电池，在无外接电源情况下，可连续工作超过10小时) | |
数据存储 | 可存储连续70个小时的检测数据 | |
检测周期 | 2 s （可根据客户要求定制） | |
存储周期 | 10 s （本机内存储） | |

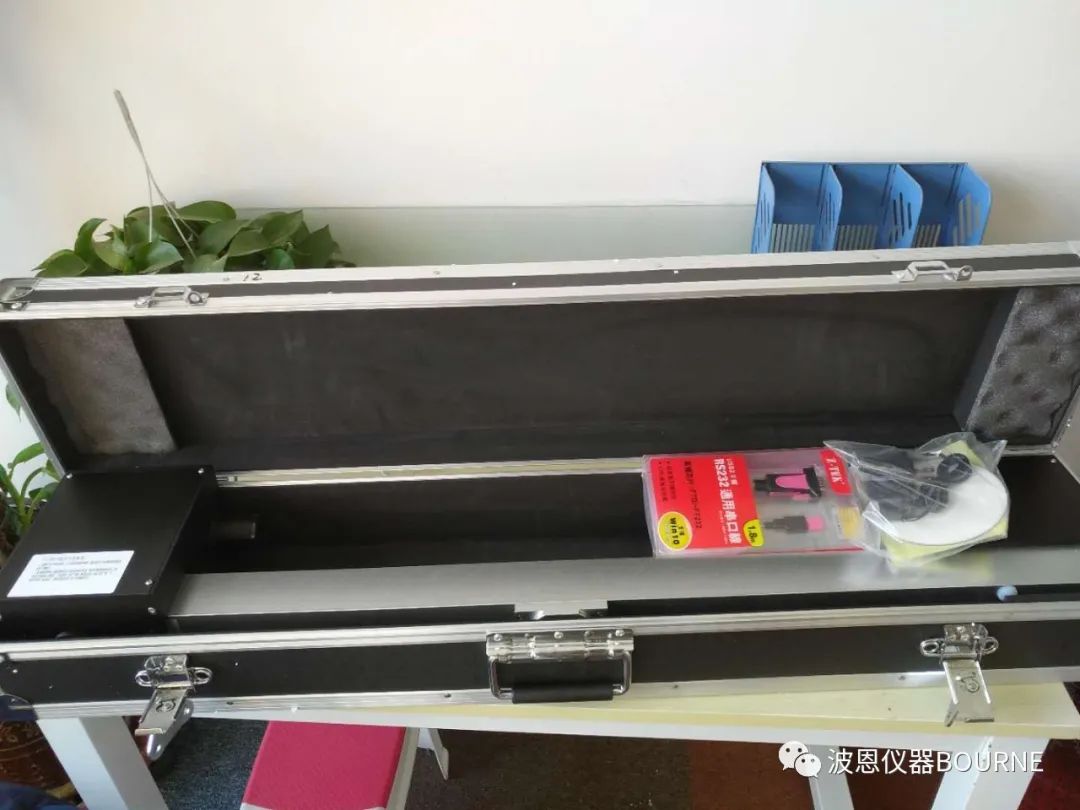

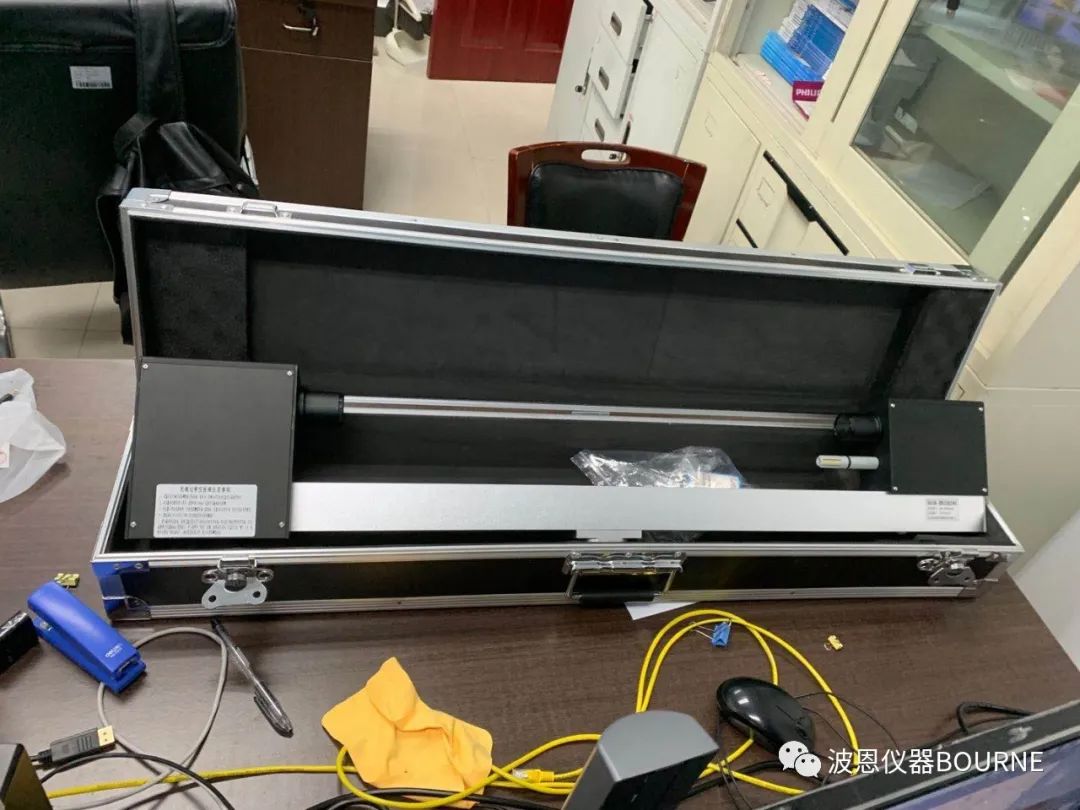

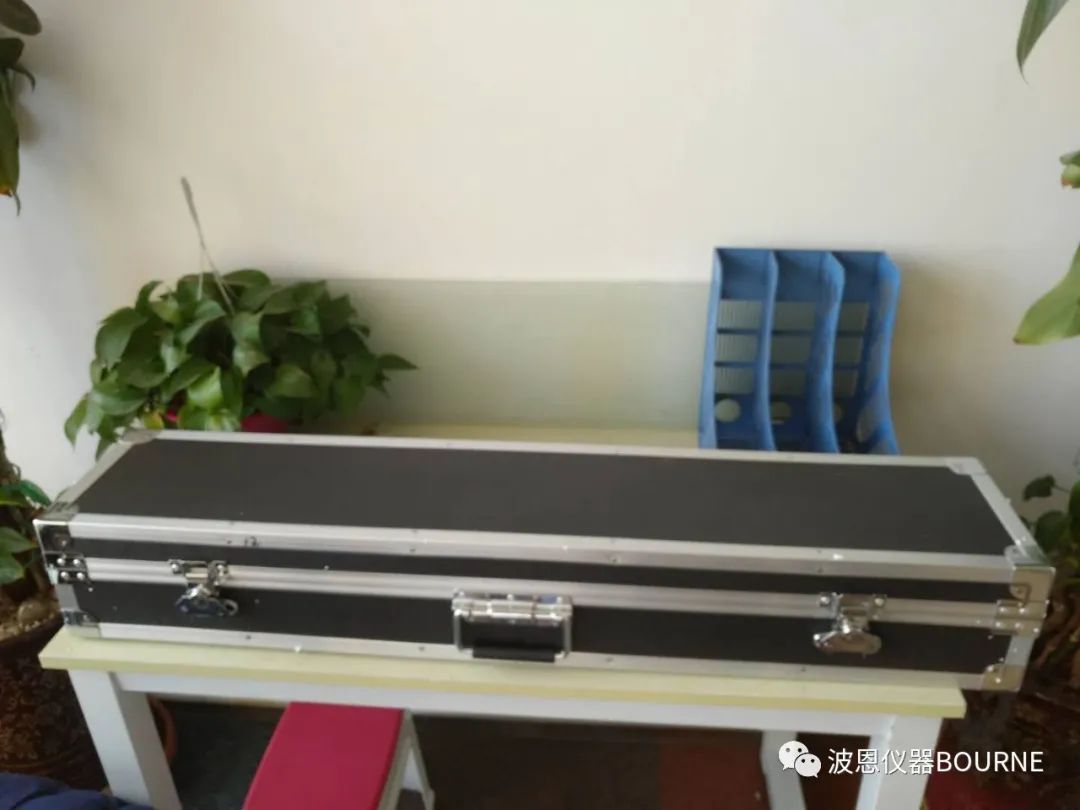

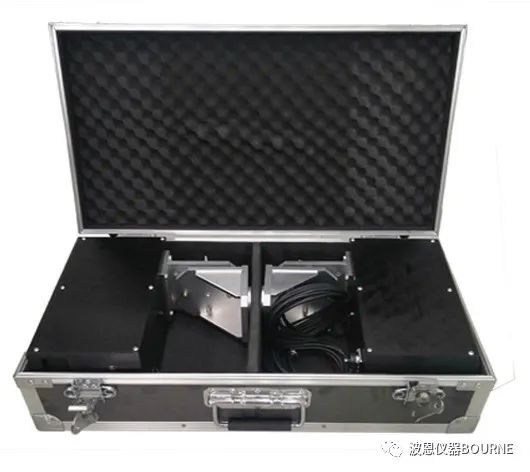

整机重量 | 16KG（包括仪器、仪器箱、经纬仪支架） | |
主要用途：
各种大气环境下的大气光透过率
各种大气环境下公路的能见度数值隧道内VI和CO值的验收检测数值
隧道内环境的温、湿度检测值

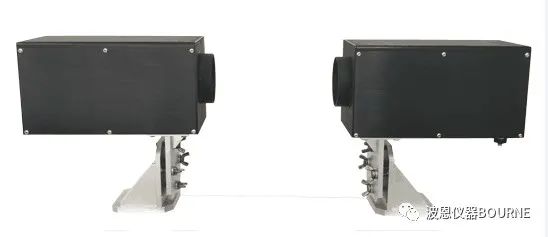

2.分体式大气透过率仪
产品简介：
透射式能见度检测仪是测量道路能见度和隧道 内烟雾浓度的高效反应类便携式检测仪器，具有良好的数据处理、人性化的界面和输出功能，可实时 提供给用户所需道路该区域内的能见度值和隧道内 的烟雾浓度，同时具有数据保存及完整的数据后期 处理分析功能。
技术参数:
型号 | BN-VT100 （ M ） |
测试范围 | VI （能见度） :2 — 10000 米 K （烟雾浓度） :0-35*10 － 3 1/m T （透过率）： 0-100% |
状态显示 | LCD 屏，数字与字符显示 |
测试原理 | 光透过率 |
测试误差 | ± 2% （ 透过率） |
环境 温度 | -55 － 65 摄氏度 |
环境 湿度 | 0 － 100%RH |
通信接口 | RS232 / RS485 / USB |
供电电压 | 220V ± 15%VAC 50HZ ； 直流 12V |
数据存储 | 本地数据存储大于 72 小时 |
防护等级 | IP 65 |
整机重量 | 18KG （包括仪器、仪器箱、经纬仪支架等） |
主要用途:
不同气候条件下的公路能见度数值 隧道烟雾浓度检测指标竣工验收
系统构成:
发射机、接收机和系统软件。
主要特点
检测数据稳定、及时和准确； 独特的瞄准装置、安装和调试快捷；
自带 LCD 显示屏，轻触式功能按键；
LCD屏与 PC 软件同步实时存储显示；
移动和固定两种安装方式可选；
软件为绿色软件，无需安装；
数据导出为 EXCEL 格式，方便分析
典型用户：
山东省交通运输厅山东交通科学研究院
广东省工程勘察院
重庆交通大学
广州宏拓测量仪器有限公司
中交路桥集团
天津兴德恒业科技发展有限公司

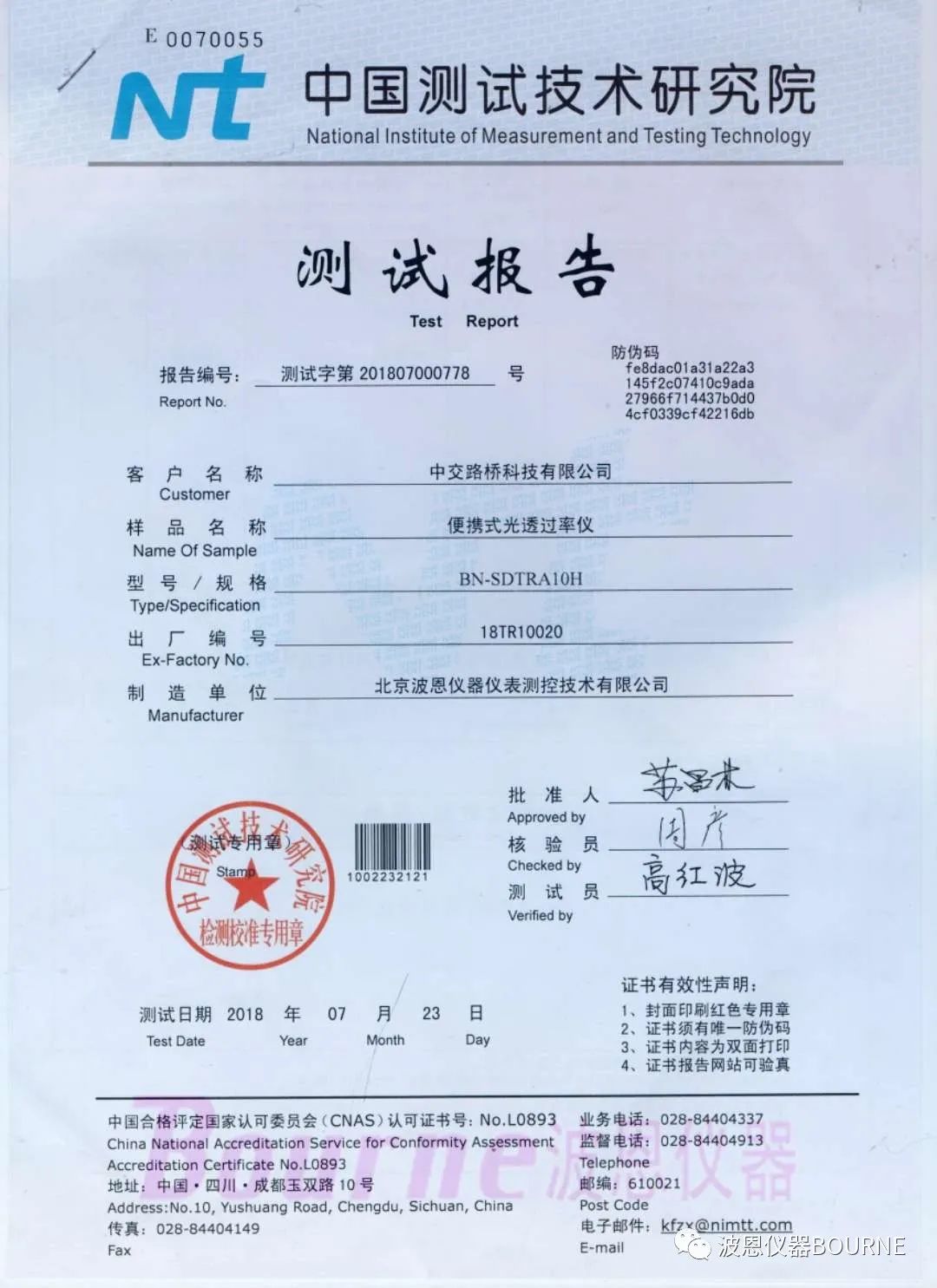

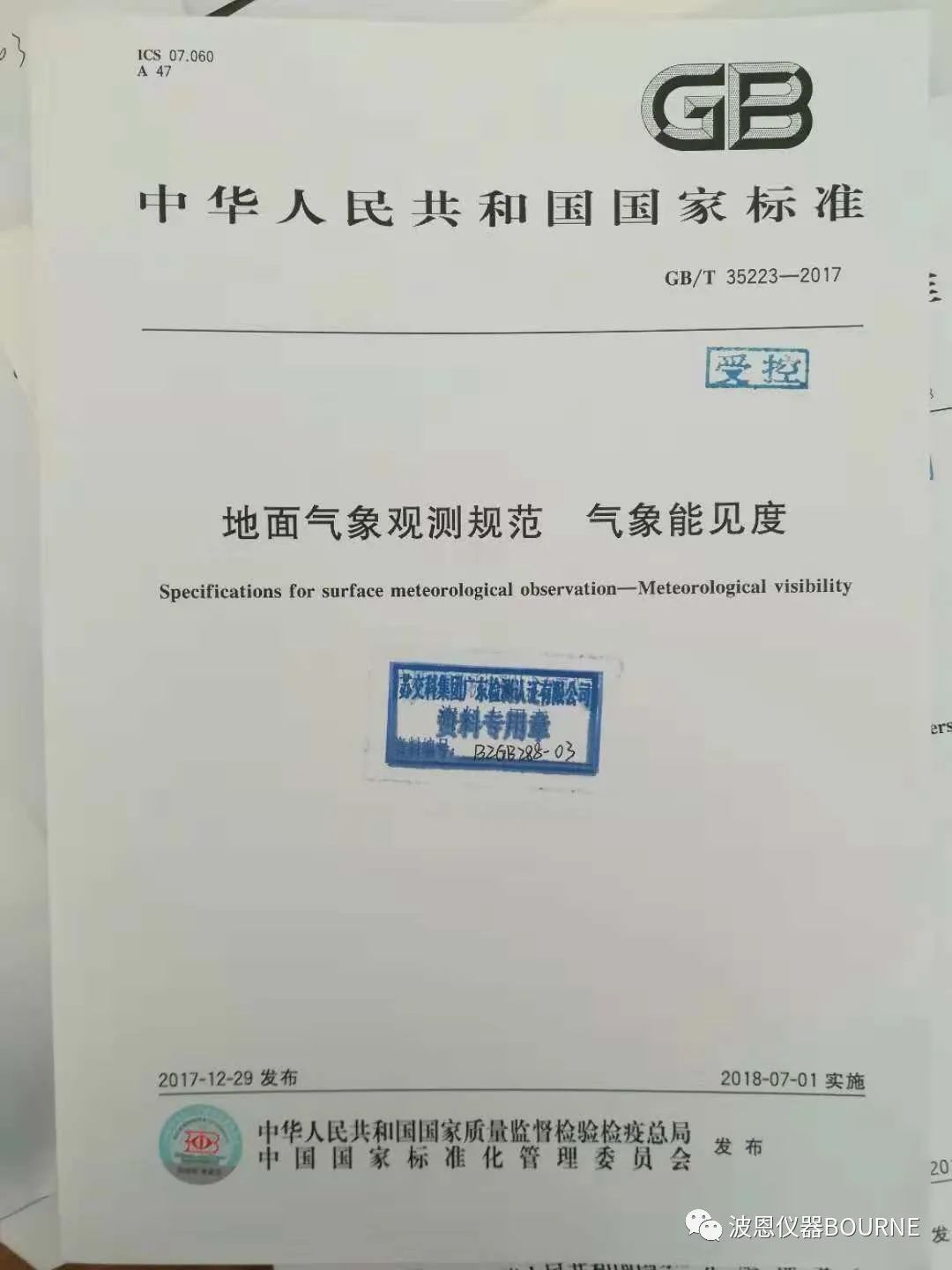

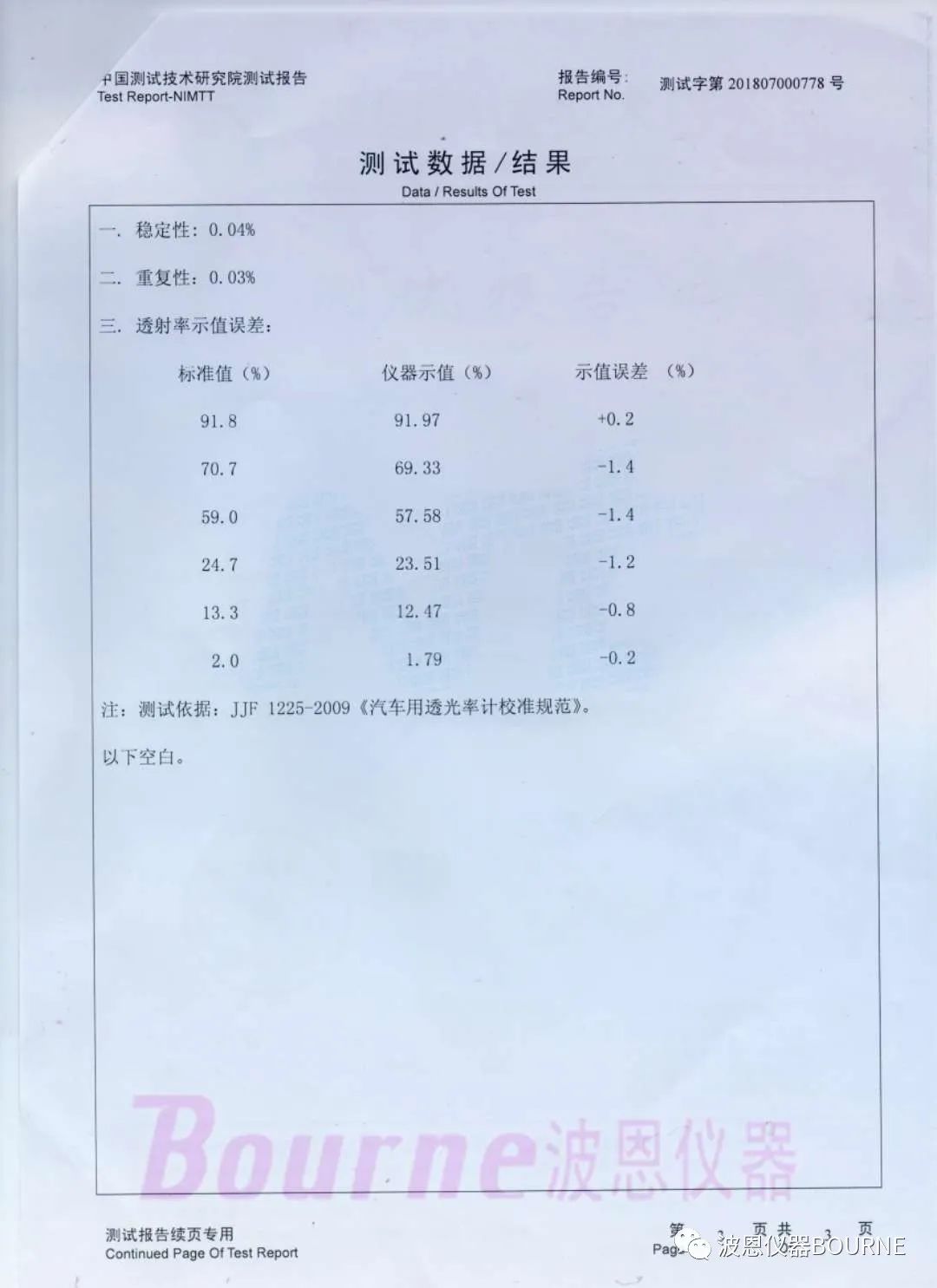

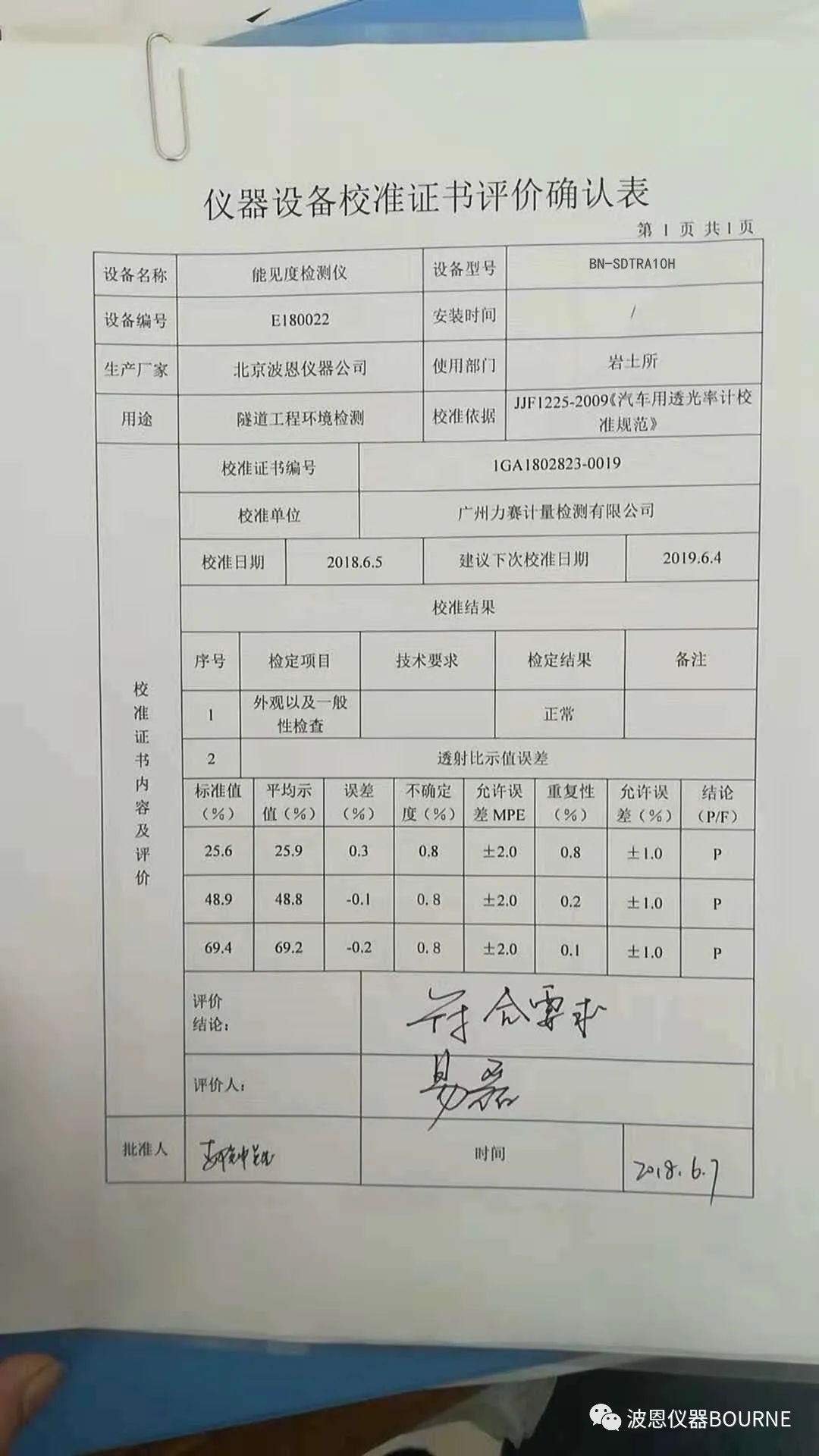

产品相关国家标准及检测报告：
