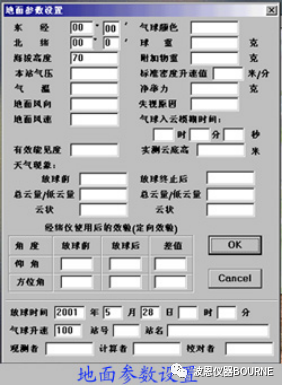

近日，北京波恩仪器公司为某部提供了电子式测风经纬仪，电子式光学测风经纬仪是一种集“光、机、电”于一体用于空中风观测的精密仪器。进行空中风观测时，观测员只需人工跟踪气球，经纬仪会自动定时测量气球的方位角和仰角；所观测到的方位角和仰角数据可通过通讯接口传给计算机；计算机再使用经纬仪数据处理软件计算出空中风向和风速等空中风资料。

1  经纬仪及其操作使用

1.1 经纬仪的结构和功能

该经纬仪适用于气象台站进行空中风观测。观测时观测员只需人工跟踪气球，经纬仪能自动定时采集气球的仰角、方位角，并自动计算出风向、风速。观测结果可用声音报出或通过RS-232串口输出传给外接计算机，由计算机来处理观测资料。

1.1.1整机结构

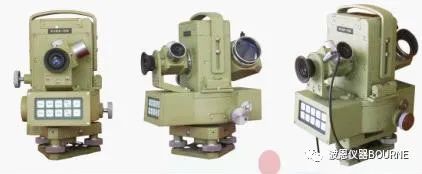

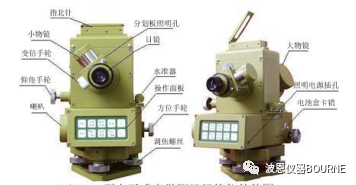

经纬仪外形(见图1所示)主要由以下几个部分组成：

学望远系统：用于跟踪气球，放大球影。

b．机械转动装置：用于调整光学望远系统的仰角、方位角。

c．水平调整装置：用于经纬仪的水平调整。

d．照明装置：用于夜间照明分划板上的十字线。

e．磁北针：用于磁北针定向。

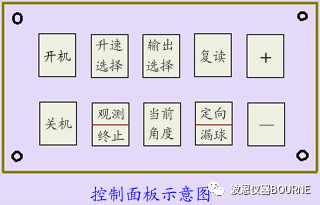

f．操作面板：用于按键功能操作(如图2所示)。

g．电池：用于给经纬仪提供电源。

h．喇叭：用于语音输出。

i．RS－232输出接口：用于与计算机通讯。

1.1.2主要技术指标

a．测量范围：   仰角   -5 ～ +185度

方位    0 ～ 360度

b．测角精度：   0.1度

c．使用环境：   温度   -40 ～ +55度

湿度    0 ～ 90 %RH

1.1.3主要功能

a．自检功能：能自动检测光栅盘角度传感器的故障。

b．语音输出功能：面板开关的操作具有声音提示，观测结果可用声音报出。

c．定向记忆功能：结束定向时经纬仪将记住这次定向的方位角，下次开机时的方位角即为这次定向时保存的方位角。

d．自动报时功能：观测开始后每到55S报‘准备’，60S报分钟数。

e．气球升速选择功能：100m/s和200m/s的升速可任选。

f．自动定时采集和计算功能：能自动定时采集气球仰角和方位角，并自动计算计算层风和规定高度风。

g．通讯功能：可通过RS-232串行输出接口将观测资料传输给外接计算机 。

h．数据保存功能：在掉电的情况下可保存1.5小时的观测资料。

i．低电压报警功能：当工作电压低于5.5V时自动报警。

j．可自由设定拔海高度。

k．漏球处理功能：观测中若暂时丢球了，可暂时关闭自动定时采集和计算功能，以保证资料的准确性。

l．超时自动关机功能：若超过二十分钟不对面板操作，经纬仪将自动关机，以节省用电(观测中除外)。

产品成套性

a、经纬仪 1台

b、6V专用充电电池 2个

c、充电器 1套

d、三脚架 1个

e、通信电缆 1根

f、照明二极管 1只

g、工具 1套

h、使用说明书 1份

i、用户卡 1份

j、数据处理系统（光盘） 1张

k、包装箱 1个

l、背袋 1个
